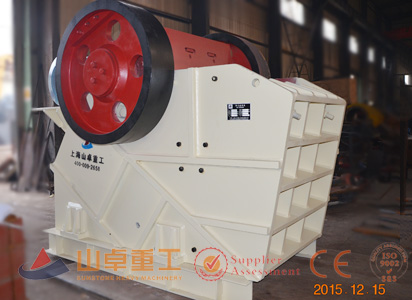

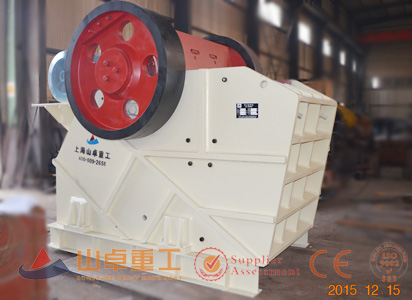

歐版顎式破碎機又稱歐版顎破,在礦山物料破碎中常用於一級破碎或二級破碎。歐版顎式破碎機是針對高速公路、鐵路、機場跑道等工程建築用石料破碎所研製的先進設備。機相對於傳統的顎式破碎機來說,無論是使用壽命、維修率、故障率都體現出它的優越性。
| 型號 |
進料粒度 (mm) |
排料口尺寸 (mm) |
生產能力 (t/h) |
電機功率 (kw) |
偏心軸轉速 (r/min) |
| VESZ2031 | <425 | 50-100 | 80-140 | 55 | 285 |
| VESZ2537 | <550 | 100-160 | 125-200 | 75 | 270 |
| VESZ3443 | <670 | 110-180 | 170-330 | 110 | 270 |
| VESZ3747 | <800 | 160-260 | 240-470 | 132 | 240 |
| VESZ4051 | <870 | 180-280 | 350-680 | 160 | 230 |
| VESZ4959 | <1100 | 180-300 | 480-850 | 200 | 245 |
1、堅固的結構:機架分為焊接式和組裝式兩種:中小型規格采用焊接式,大型規格采用組裝式。
2、越的腔型設計:對稱"V"形腔型設計,肘板大傾角、大衝程、合理轉速,使進料粒度更大、產量更高、粒度更加均勻,顎板磨損降低。
3、重型動顎總成經久耐用:重型動顎總成采用鍛造的重型偏心軸、高質量重載滾動軸承、有限元軟件優化的動顎體,保證了動顎總成耐衝擊性和穩定性高;迷宮式密封、集中潤滑係統保證了軸承油脂不被汙染、潤滑更加便捷,使其運行時間更長、更加穩定性。
4、動顎護板設計:動顎上方安裝了重型護板,避免因物料衝擊,有效保護動顎體及其內部軸承不受損壞。
5、整體軸承座:整體鑄鋼軸承座結構保證與機架完全配合,避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷,使軸承運行更加平穩。
6、方便快捷的粒度調節。

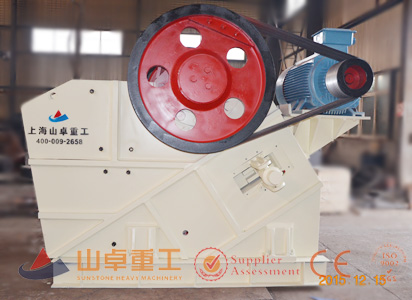

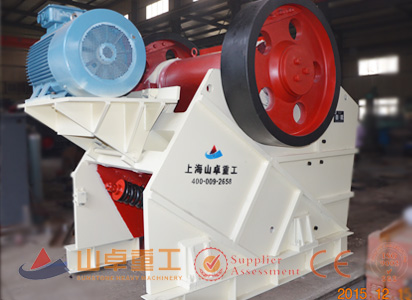

7、一體化電機安裝:電機座與破碎機機架一體式安裝方式,不僅節約了顎式破碎機的安裝空間,減少了三角帶的長度,而且由於機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節,從而使三角帶使用壽命更長。
8、減震安裝設計:破碎機采用專用的橡膠減震裝置固定,有效吸收了設備振動峰值,同時允許破碎機垂直和縱向方向的位移,從而降低了對基礎的衝擊。
電動機驅動皮帶和皮帶輪,通過偏心軸使動鄂前後上下擺動,當動鄂推動動鄂板向定鄂板運動時,物料被壓 碎或劈碎。當動鄂和動鄂板在偏心軸、彈簧的作用下後退時,先前已被壓碎或劈碎的物料從鄂板的下部排料口排出。隨著電動機連續轉動而破碎機動鄂作周期性地壓碎和排泄物料,實現批量生產。
