進料粒度:20-35mm
生產能力:1-20t/h
應用領域:礦山、冶金、化工、建材等行業280多種物料的高細製粉加工。
適用物料:石英、長石、方解石、石灰石、滑石、陶瓷、大理石、花崗岩、白雲石、鋁礬土、鐵礦石、重晶石、膨潤土、煤矸石、煤等物料。

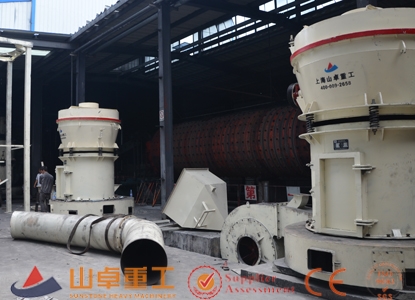

產品介紹:高壓磨粉機可研磨莫氏硬度不大於9.3級,濕度在6%以下的非易燃易爆的物料。其主要組成設備有主機、減速機、分析機、管道裝置、鼓風機、除塵器、顎式破碎機、畚鬥提升機、電磁振動給料機、電控係統等。
高壓磨粉機主要適用於加工莫氏硬度9.3級以下,濕度在6%以下的各種非易燃易爆礦產物料的加工,在冶金、建材、化工、礦山、高速公路建設、水利水電等行業有著廣泛的應用,是加工石英、長石、方解石、石灰石、滑石、陶瓷、大理石、花崗岩、白雲石、鋁礬土、鐵礦石、重晶石、膨潤土、煤矸石、煤等物料的理想選擇。其主要組成設備有主機、減速機、分析機、管道裝置、鼓風機、除塵器、顎式破碎機、畚鬥提升機、電磁振動給料機、電控係統等。
| 型號 | 磨輥 | 磨環 | 進料粒度(mm) | 成品粒度 | 功率 | |||
| 個數 | 直徑 | 高度 | 內徑 | 高度 | ||||
| 3R8514 | 3 | 270 | 140 | 850 | 140 | <20 | 0.613-0.033 | 22 |
| 4R9518 | 4 | 310 | 180 | 950 | 180 | <25 | 0.613-0.033 | 37 |
| 5R4121 | 5 | 410 | 210 | 1280 | 210 | <25 | 0.613-0.033 | 75 |
| 6R4528 | 6 | 450 | 280 | 1600 | 280 | <35 | 0.613-0.033 | 132 |
|
型號 |
成品細度(毫米) | |||
| 0.25(60目) | 0.125(120目) | 0.075(200目) | 0.044(325目) | |
| 產 量 細 度 (噸/小時) | ||||
| 3R8514 | 2.0-5 | 1.8-4.6 | 1.3-2.8 | 1.0-2.0 |
| 4R9518 | 2.5-6.6 | 2.0-5.6 | 1.8-3.6 | 1.3-3.0 |
| 5R4121 | 6.0-16 | 5.0-15 | 4.0-10 | 2.0-7.0 |
| 6R4528 | 6.0-20 | 4.6-20 | 6.0-15 | 3.0-10 |
1、獨特的設計。主機磨腔內,在梅花架上部設計了1500kg—2000kg的加壓裝置,同等動力下,產量提高10-30%,研磨裝置對物料的碾壓力提高了800-1500kgf, 成品細度最細可達1000目。
2、物料適用性強,可針對莫氏硬度9.3級以下的各種物料。
3、除塵效果完全達到國家的標準。
4、磨輥裝置采用優質高效的加工工藝,重疊式多級密封保證了良好的密封效果。
5、磨輥、磨環更換周期長,剔除了離心粉碎機易損件更換周期短的弊病。
6、研磨裝置采用重疊式多級密封,密封性能好。
高壓磨粉機工作原理與雷蒙磨粉機相似,但研磨裝置安裝有1000-1500公斤壓力的高壓彈簧。當機器工作時,高壓磨粉機的磨輥圍繞主軸旋轉,並在高壓彈簧與離心力的作用下,緊貼磨環滾動,其滾動壓力比同等動力條件下的雷蒙粉機高1.2倍,故高壓磨粉機產量大為提高。當被磨物料進入磨腔後,由鏟刀鏟起送入磨輥與磨環之間進行碾壓,碾壓後的粉末隨鼓風機的循環風帶入分析機,合格細粉隨氣流入旋風集粉器即為成品,大顆粒物粒落回重磨。循環風返回鼓風機再重複以上過程,餘風則進入袋式除塵器淨化。磨輥與磨環達到一定磨損後,調整高壓彈簧長度,保持磨輥與磨環之間恒定碾壓力。從而保證穩定的產量與細度。
