CHS單缸液壓圓錐破碎機

       CHS係列單缸液壓圓錐破碎機是集機械、液壓、智能控製等技術於一體的破碎機結構，結合層壓式破碎腔型，智能自動化控製係統，使CHS係列單缸液壓圓錐破碎機擁有傳統圓錐破碎機的性能特點：多種可選擇腔形、破碎效率高、生產成本低、調整維護方便、產品粒型優異，可以廣泛地應用於中碎、細碎及超細碎作業。

       CHS係列單缸液壓圓錐破碎機機體緊湊、破碎能力強。其破碎效率高而且能生產出較好粒型的產品。緊邊排礦口（CSS）通過液壓調整，用戶可以選擇自動控製和多種不同的破碎腔。每種型號都可適應用戶的多種需求，易於使用維護，作業率高。

       上海山卓的CHS係列單缸液壓圓錐破碎機有非常廣泛的應用 , 通過選擇合適的破碎腔型及偏心距，就可以方便地適應不同的生產要求。單缸液壓圓錐破碎機作為二段和三段破碎機，它緊湊的結構、易於維護的設計特點也使之成為移動設備的優選產品之一。CHS係列單缸液壓圓錐破碎機提供自動過載保護，可以配備智能排料口自動調整係統。該係統可提高圓錐破碎機的利用率，並自動適應給料條件的變化。通過不斷的測試和補償破碎機襯板磨損，可讓用戶充分利用破碎機襯板，輕鬆指定襯板的更換和設備的保養計劃。智能控製係統也可幫助用戶保持破碎機擠滿給料，實現層壓破碎機，有利於提高破碎效率、產品質量和襯板利用率。

單缸圓錐破碎機圖片實拍

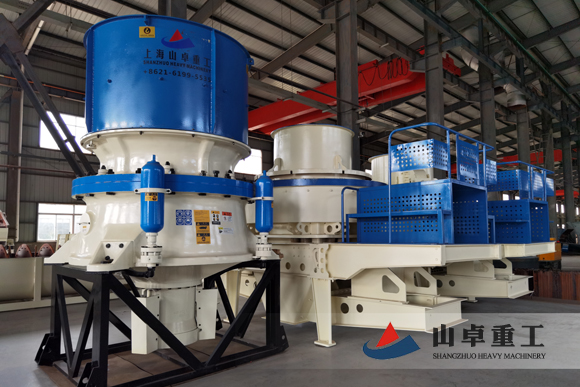

單缸圓錐破碎機

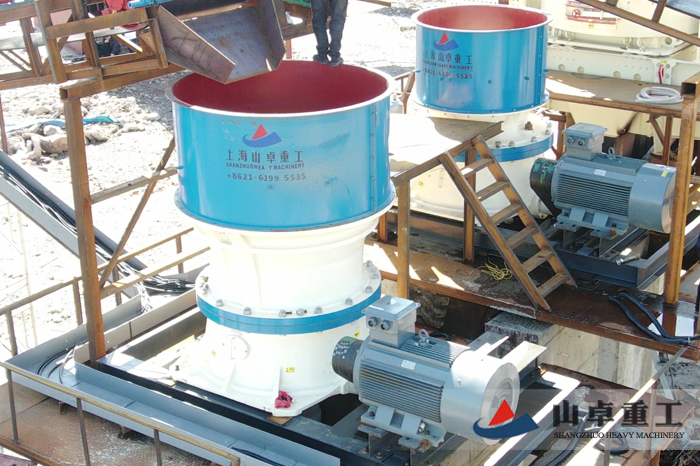

單缸圓錐破碎機現場

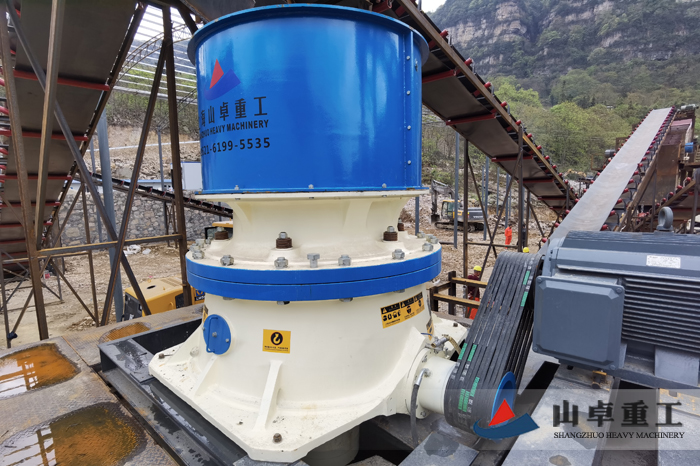

單缸圓錐破碎機現場

• 性能特點

  1、生產效率高 承載能力強：
  設備的運行依靠的不是單個部件的優化設計或單個部件材料質量的提升，而是整體結構間的配合。CHS係列單缸液壓圓錐破碎機正是通過將破碎腔型、偏心距與運動參數相配合，實現了效率高、品質高。



  2、易於維護 運行成本低：
  設備結構簡單，所有維修工作都可在取下上機架後完成，這不僅讓檢查、檢修比較方便，同時使維護成本較低。通過正壓防塵係統保證破碎腔內部壓力始終高於外部壓力，有效地降低了進入破碎機的灰塵或其它小顆粒，減少了對軸承的破壞，從而減少了維護工作量，延長了潤滑油和設備的使用壽命。除了以上特點之外，CHS係列單缸液壓圓錐破碎機整體上設計緊湊，破碎機安裝空間小，便於移動。



  3、全自動控製生產邊程：
  全自動控製係統提供手動控製、恒定排料口控製、恒定功率控製等多種運轉模式供用戶選擇。

  可連續監測破碎機內部實際負荷，自動對設備進行調節，從而優化破碎機的利用率，使破碎機在任何工作時間都能發揮其性能。

  能自動監測並提供報警，顯示各種運行參數，實時了解破碎機運行情況。如：當襯板磨損到更換期不能再繼續使用時，便在控製盤上自動顯示和報警。



  4、多腔型適應多種工藝需求：
  設備有中碎和細碎兩種機型，每種機型有多種標準腔型可供選擇，偏心距可通過更換偏心套進行調整。根據不同的生產工藝，配備合適的生產腔型和偏心距。

  CHS係列單缸液壓圓錐破適合於粗碎後的二段破碎，同樣也是三段和四段破碎的選擇。

• 工作原理

  工作時，電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（ 大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和 主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉 ，主軸組件在偏心銅套內以主軸的中心線可以實現自轉。
  空機運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉， 當物料加入到破碎腔後，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。
  支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反複起落排除堵礦的作用。
